合理選用材料和規定熱處理的技術要求，對提高軸類零件的強度和使用壽命有重要意義，同時，對軸的加工過程有極大的影響。

       軸類鍛件的材料。一般軸類零件常用45鋼，根據不同的工作條件采用不同的熱處理規范（如正火、調質、淬火等），以獲得一定的強度、韌性和耐磨性。

       對中等精度而轉速較高的軸類零件，可選用40Cr等合金鋼。這類鋼經調質和表面淬火處理后，具有較高的綜合力學件能。精度較高的軸，有時還用軸承鋼GCrls和彈簧鋼65Mn等材料，它們通過調質和表面淬火處理后，具有更高耐磨性和耐疲勞性能。

       對于高轉速、重載荷等條件下工作的軸，可選用20CrMnTi、20MnZB、20Cr等低碳含金鋼或38CrMoAIA氮化鋼。低碳合金鋼經滲碳淬火處理后，具有很高的表面硬度、抗沖擊韌性和心部強度，熱處理變形卻很小。

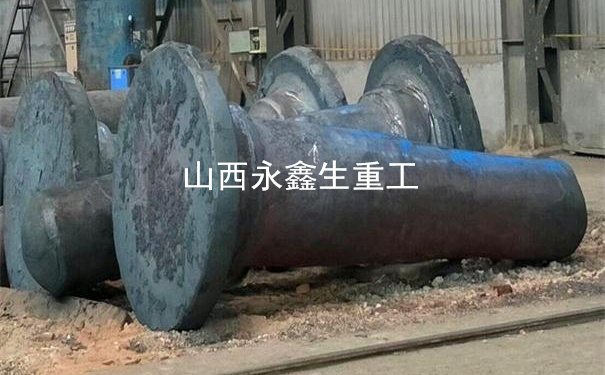

       軸類零件的毛坯。軸類零件的毛坯最常用的是圓棒料和鍛件，只有某些大型的、結構復雜的軸才采用鑄件。

       軸類鍛件的加工有尺寸精度、幾何形狀精度、位置精度和表面粗糙度。

       尺寸精度，軸頸是軸類零件的主要表面，它影響軸的回轉精度及工作狀態。軸頸的直徑精度根據其使用要求通常為IT6～9。

       幾何形狀精度，軸頸的幾何形狀精度（圓度、圓柱度），一般應限制在直徑公差點范圍內。對幾何形狀精度要求較高時，可在鍛件圖上另行規定其允許的公差。

       位置精度主要是指裝配傳動件的配合軸頸相對于裝配軸承的支承軸頸的同軸度，通常是用配合軸頸對支承軸頸的徑向圓跳動來表示的；根據使用要求，規定高精度軸為0.001～0.005mm，而一般精度軸為0.01～0.03mm。此外還有內外圓柱面的同軸度和軸向定位端面與軸心線的垂直度要求等。

我們只做好鍛件 大型鍛件m.sh-chuangli.com

文章原創如需轉載請注明永鑫生鍛造廠提供！
